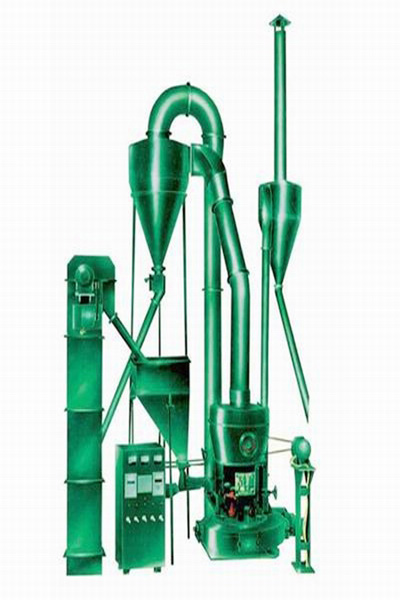

一、用 途 4R3216摆式磨粉机主要用于粉磨玻璃、橡胶、农药、搪瓷、油漆、磷肥、造纸等化工行业中。硬度在莫氏七级以下,湿度6%以下非易燃、易爆的物料。如:滑石、重晶石、方解石、石灰石、锰矿石、铁矿土、 铬矿石、石英石、石膏、石墨、碳素、膨润土等等。 本机占地面积小、成套性强、用途广、操作简单、维修方便、性能稳定、成品过筛率高,是粉磨行业的理想设备。 二、主要技术规范 (一)主机 (1)最大进料尺寸 30mm (2)成品粒度 80目~325目 (3)产量(根据不同原料细度) 1~5t/h (4)中心轴转速 140r/min (5)磨环内径 φ970mm (6)磨辊尺寸(外径×高度) φ320×160mm (二)分析机 叶轮直径 φ1360mm (三)鼓风机 (1)风量 19000m3/h (2)风压 2697Pa (3)转速 1690r/min (四) 提升机 提升高度 5800mm (五) GZI电磁振动给料机 (1)功率 60W (2)给料量 5~7t/h (六)PE—150×250 颚式破碎机 (1)进料口 150mm×250mm (2)排料口 10mm~40mm (七)整机机组 (1)安装后外形尺寸(长×宽×高) 8200mm×5800mm×8320mm (2)总重量 14t (3)总功率 81.06kW (八)、电动机
安装部位 |
电动机型号 |
功率(kW) |
转速(r/min) |
主 机 |
Y225S-4 |
37 |
1480 |
分析机 |
YCT200-4A |
5.5 |
125~1250 |
鼓风机 |
Y200L-4 |
30 |
1470 |
畚斗提升机 |
Y100L2-4 |
3 |
1420 |
PE-150×250 |
Y132S-4 |
5.5 |
1440 |
电磁振动给料机 |
GZ1F |
0.06 |
| |
